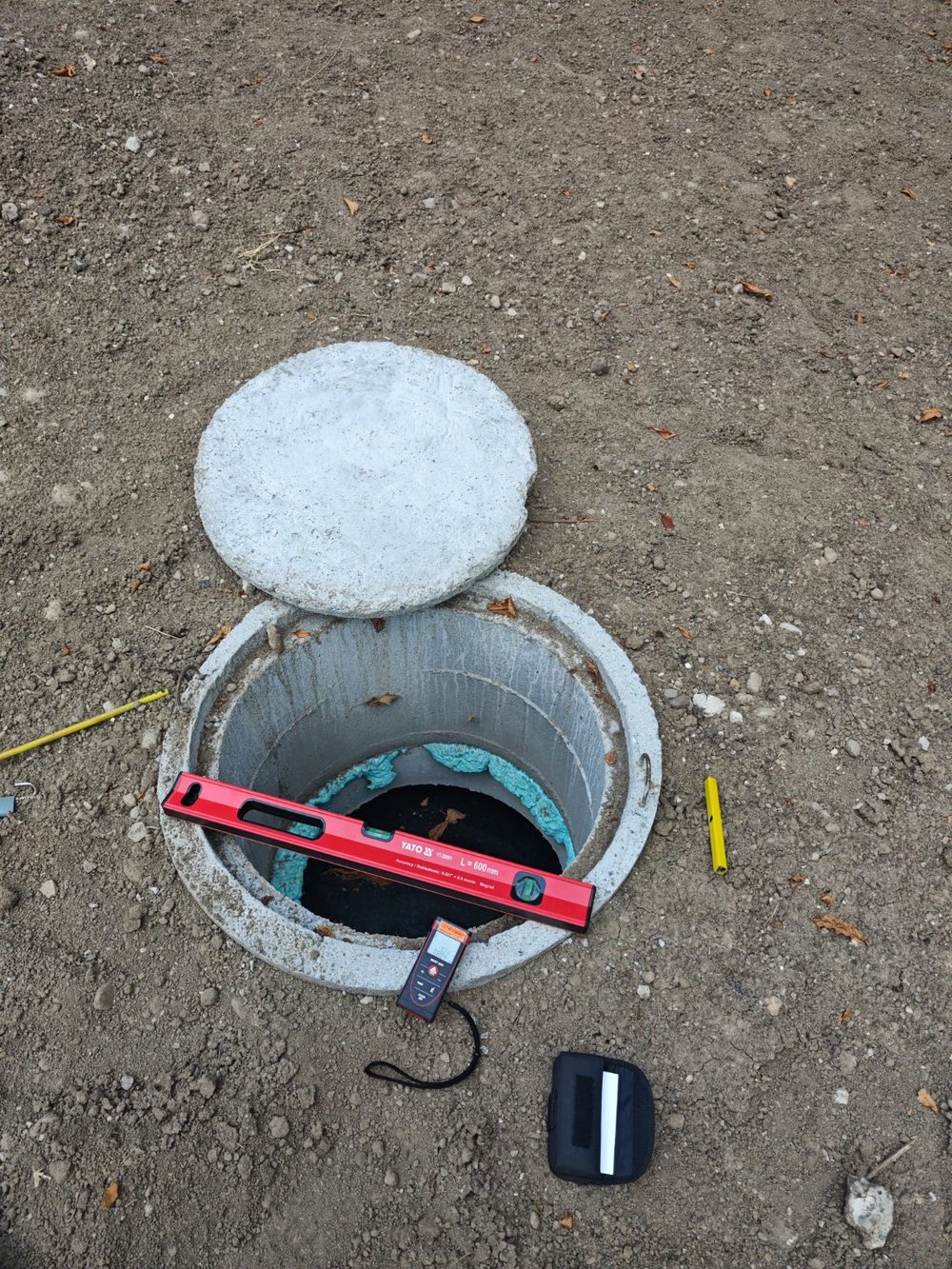

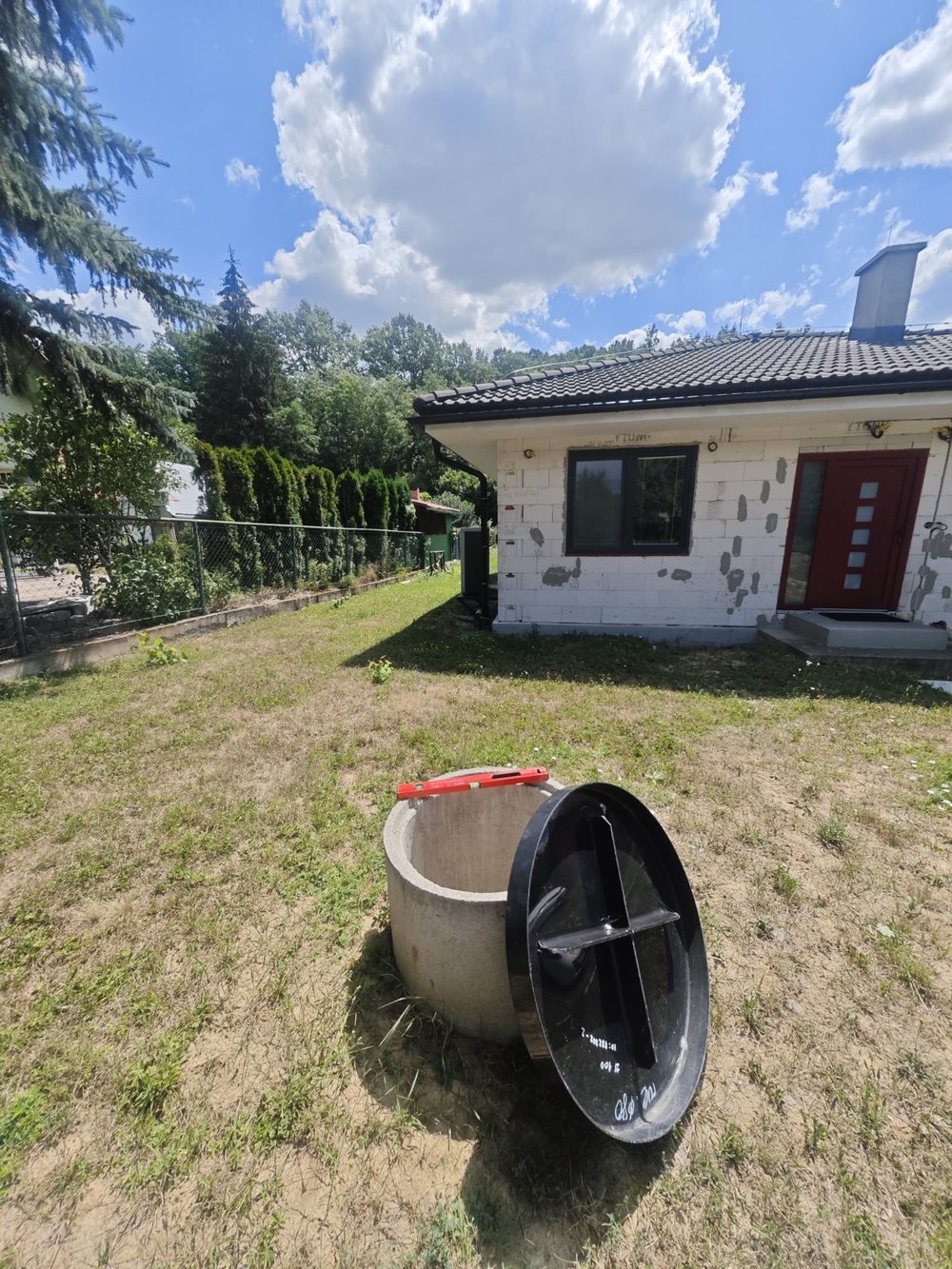

Betónová žumpa pri rodinnom dome
Príprava a meranie tesnosti betónovej žumpy pri rodinnom dome.
- Objekt
- Betónová žumpa, rodinný dom
- Metóda
- Skúška vodotesnosti podľa STN 75 0905
- Výstup
- Protokol o skúške tesnosti
STN 75 0905 · Protokol o skúške
Skúšky tesnosti žúmp, nádrží a záchytných vaní s odborným protokolom
Odborné skúšky podľa príslušných technických noriem s protokolom o skúške.
- Podklad k preukazovaniu vodotesnosti, napríklad pri kolaudácii.
- Betónové, železobetónové, plastové aj oceľové objekty.
- Pôsobenie najmä na západnom Slovensku.
Skúšku vykonáva osobne Mgr. Peter Nagy – nie sprostredkovateľ.

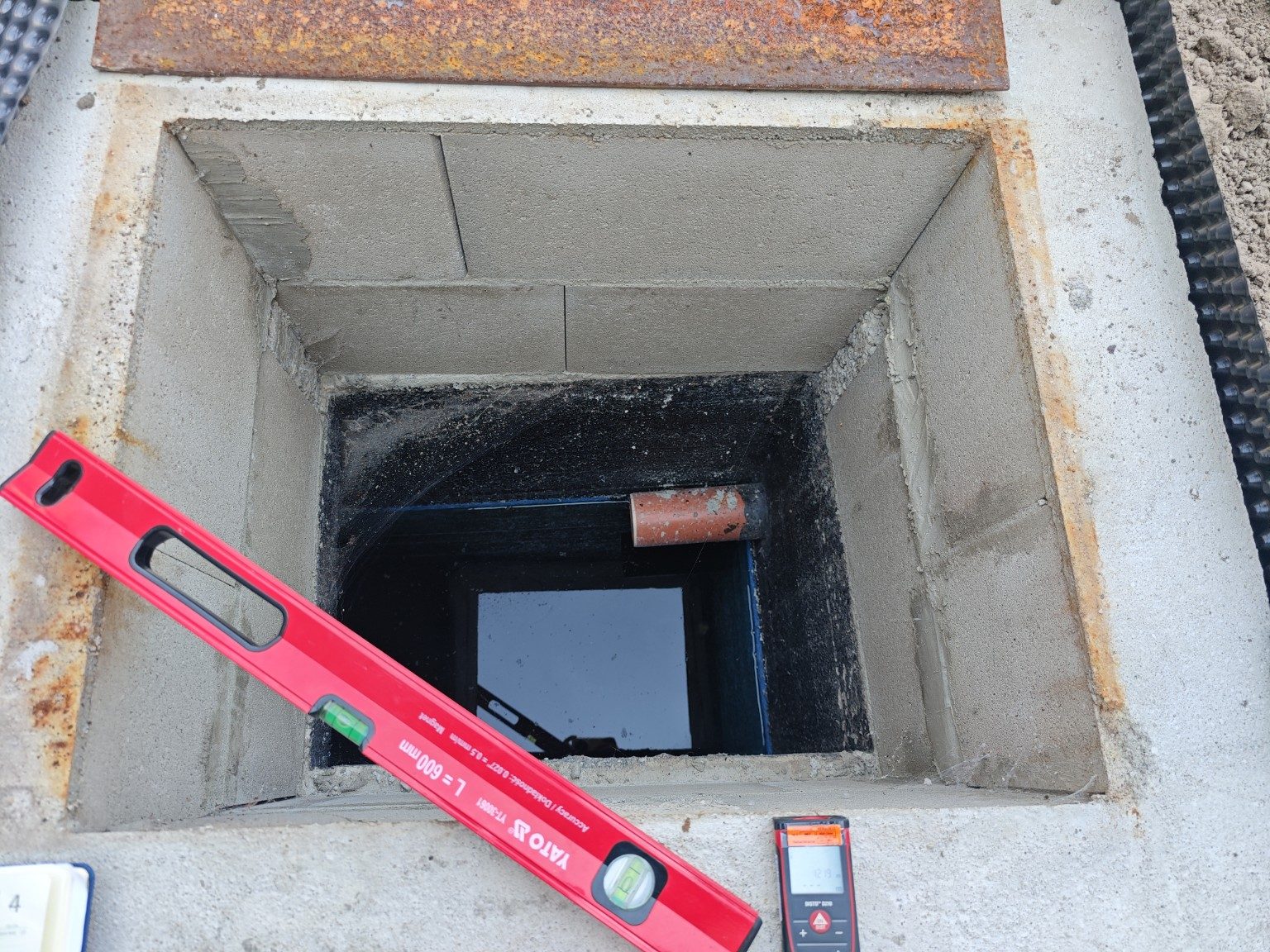

Meranie hladiny v teréneSTN 75 0905
Skúšky vodotesnosti podľa platnej technickej normy.
Protokol o skúške
Písomný výstup s metodikou, meraniami a výsledkom.
Odborná kvalifikácia
NDT kvalifikácia LT / VT / UTT 2. stupňa, bezpečnostný poradca ADR.
Západné Slovensko
Trnavský, Bratislavský, Nitriansky a Trenčiansky kraj.
01 — Rozsah
Čo pre vás skúšame
Skúšky tesnosti a vodotesnosti vykonávam na betónových, železobetónových, plastových aj oceľových objektoch – od žúmp pri rodinnom dome po priemyselné nádrže a technologické celky.
01STN 75 0905
Žumpy a septiky
Betónové, železobetónové aj plastové žumpy a septiky pri rodinných domoch, chatách a prevádzkach. Skúška vodotesnosti s korekciou výparu.
Detail služby
02STN 75 0905
Nádrže a retenčné nádrže
Retenčné, akumulačné, požiarne a technologické nádrže – železobetónové aj plastové, vrátane väčších podzemných objektov.
Detail služby
03Havarijná ochrana vôd
Záchytné vane, lapače a odlučovače
Havarijné a záchytné vane, lapače a odlučovače ropných látok či tukov – kontrola tesnosti záchytných priestorov.
Detail služby
04Technická diagnostika
Potrubia a kanalizácie
Skúšky tesnosti a technická diagnostika potrubí, kanalizačných vetiev a prípojok vrátane posúdenia prestupov.
Detail služby05Individuálne posúdenie
ČOV a technologické objekty
Nádrže ČOV, technologické a priemyselné objekty posudzujem individuálne podľa konštrukcie, objemu a prevádzkových podmienok. Rozsah a metodiku dohodneme vopred.
Ďalšie podklady: protokol o skúške · orientačný cenník
02 — Výstup
Čo protokol obsahuje Protokol, ktorý má váhu
Protokol môže byť požadovaný pri kolaudácii podľa projektu, povolenia alebo požiadaviek príslušného úradu. Obsahuje identifikáciu objektu, metodiku, namerané hodnoty a jednoznačný záver.
- 01
Identifikácia objektu
Typ, materiál, rozmery a objem skúšaného objektu, lokalita a objednávateľ.
- 02
Metodika skúšky
Použitý postup a norma, spôsob napustenia a doba stabilizácie.
- 03
Namerané hodnoty
Počiatočná a koncová hladina, čas merania, prepočet na plochu a objem.
- 04
Korekcie
Zohľadnenie výparu a zrážok pri objektoch vystavených poveternostným vplyvom.
- 05
Výsledok
Porovnanie s limitom a jednoznačný záver vyhovuje / nevyhovuje.
- 06
Záver a podpis
Dátum vykonania skúšky, vyhodnotenie a podpis osoby, ktorá skúšku vykonala.
03 — Priebeh
Ako prebieha spolupráca
Zákaznícky priebeh od prvého kontaktu po odovzdanie protokolu.
- 01
Podklady
Pošlete typ objektu, rozmery alebo objem, lokalitu a fotografie.
- 02
Rozsah a termín
Navrhnem metodiku, cenu a termín skúšky podľa typu objektu.
- 03
Príprava a skúška
Objekt sa pripraví, napustí a vykoná sa meranie priamo na mieste.
- 04
Vyhodnotenie
Namerané hodnoty prepočítam a porovnám s limitom podľa normy.
- 05
Protokol
Vystavím protokol o skúške tesnosti s jednoznačným výsledkom.
Odborný postup skúšky podľa STN 75 0905
Obhliadka a príprava objektu
Objekt musí byť vyprázdnený, vyčistený a prístupný. Skontrolujem stav stien, dna, prestupov a poklopu.
Napustenie vodou
Objekt sa napustí vodou na predpísanú úroveň, spravidla po úroveň zodpovedajúcu prevádzkovému stavu.
Saturácia a stabilizácia
Pri betónových a železobetónových objektoch nasleduje čas na nasiaknutie materiálu, aby výsledok nebol skreslený.
Meranie hladiny
Zaznamenám počiatočnú hladinu a po stanovenom čase hladinu odčítam znova. Rozdiel prepočítam na plochu a objem.
Korekcia odparovania a zrážok
Pri objektoch vystavených poveternostným vplyvom zohľadňujem výpar a zrážky pomocou porovnávacej nádoby.
Vyhodnotenie a protokol
Výsledok porovnám s limitom podľa STN 75 0905 a vystavím protokol s výsledkom vyhovuje / nevyhovuje.
Čo ovplyvňuje presnosť skúšky
- Príprava objektu – objekt musí byť prístupný a pripravený na meranie.
- Saturácia materiálu – pri betónových objektoch je potrebné zohľadniť nasiaknutie materiálu.
- Poveternostné podmienky – pri otvorených objektoch sa zohľadňuje odparovanie a zrážky.
04 — Dôvody
Prečo skúšku potrebujete
- Pri kolaudácii môže byť požadované preukázanie vodotesnosti žumpy alebo nádrže.
- Požiadavka môže vyplývať z projektovej dokumentácie, podmienok povolenia alebo požiadavky príslušného úradu.
- Overuje, či objekt spĺňa požiadavky na tesnosť podľa použitej skúšobnej metódy.
- Slúži ako doklad pre prevádzkovateľa aj pri kontrole.
- Netesnosť sa odhalí skôr, ako spôsobí environmentálnu škodu.
Protokol o skúške
Podrobne popisujem, čo protokol obsahuje a na čo ho použijete. Zobraziť
Odborná kvalifikácia
Skúšky vykonáva Mgr. Peter Nagy osobne – NDT kvalifikácia LT / VT / UTT 2. stupňa, bezpečnostný poradca ADR. O mne
Meranie a vyhodnotenie
Pokles hladiny sa prepočíta na plochu a objem, zohľadní sa výpar a zrážky.
Reálne realizácie
Ukážky vykonaných skúšok z praxe. Referencie
05 — Prax
Reálne ukážky vykonaných skúšok
Doklad o vykonanej práci – typ objektu, použitá metóda merania a výstup, ktorý zákazník dostal.

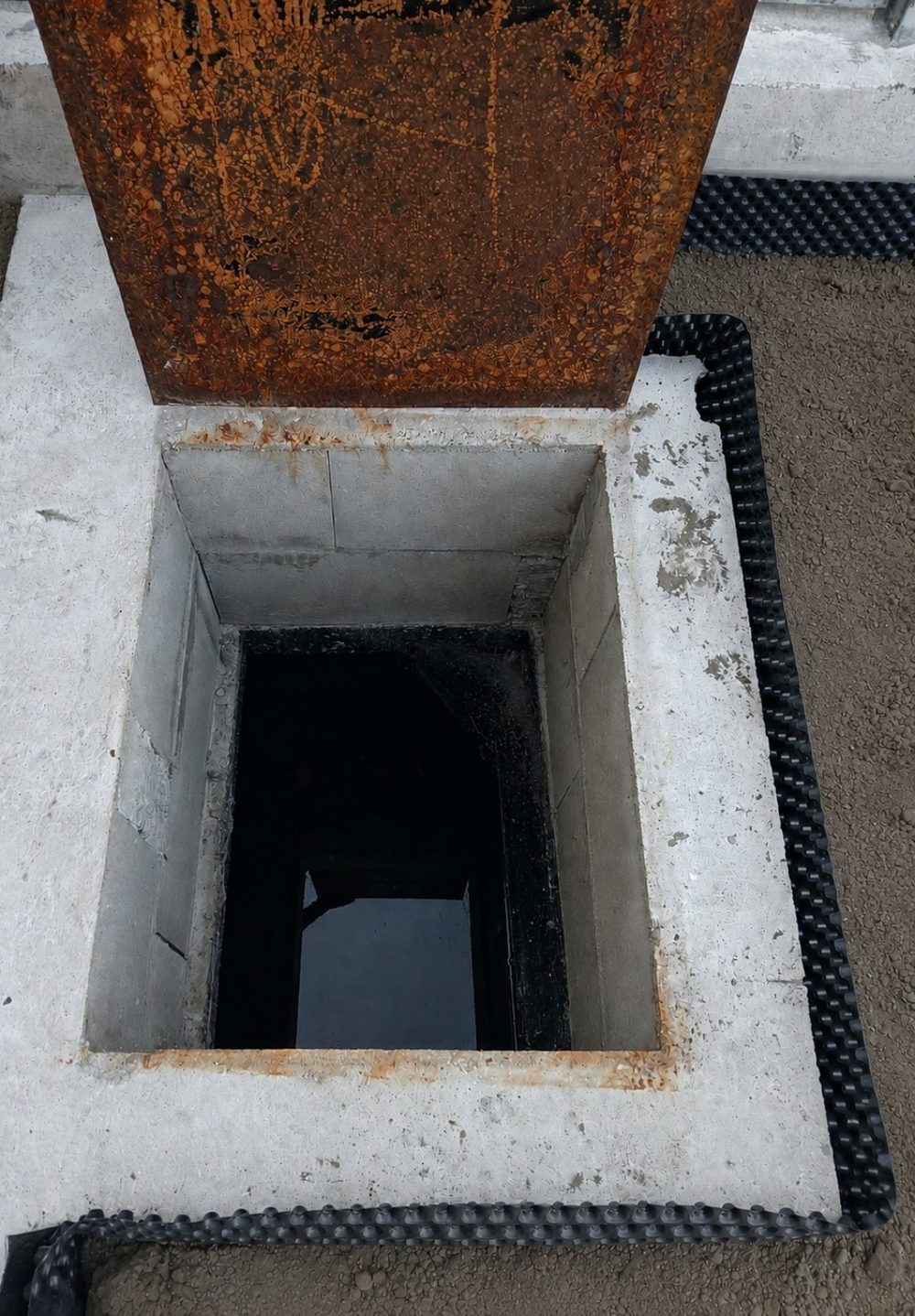

Podzemná akumulačná nádrž
Skúška vodotesnosti podzemnej nádrže vrátane merania hladiny vody.
- Objekt
- Podzemná akumulačná nádrž
- Metóda
- Meranie poklesu hladiny s korekciou výparu
- Výstup
- Protokol o skúške tesnosti

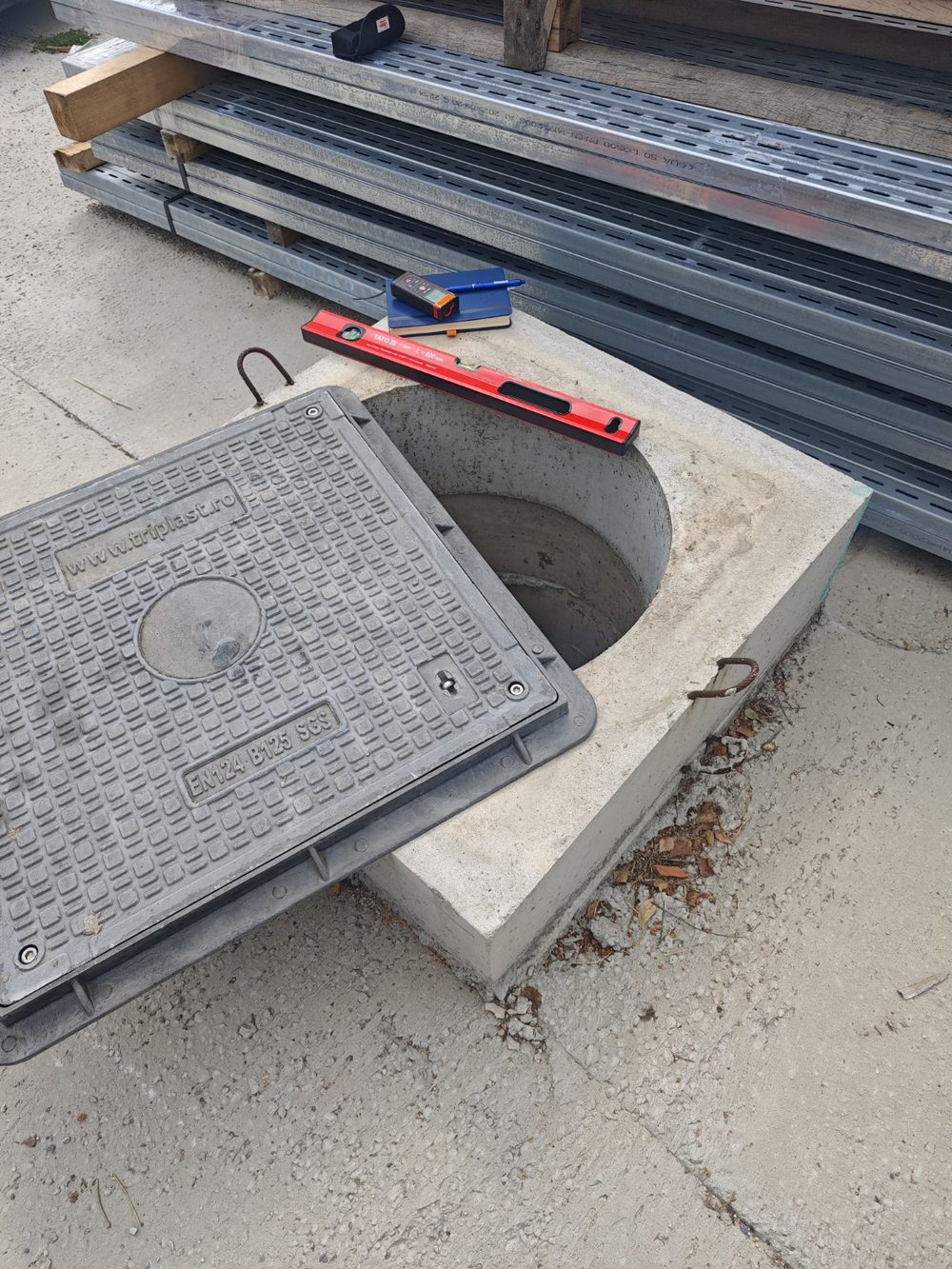

Technická nádrž
Meranie tesnosti technickej nádrže pri priemyselnom alebo úžitkovom objekte.
- Objekt
- Technická nádrž, prevádzkový objekt
- Metóda
- Skúška tesnosti podľa konštrukcie objektu
- Výstup
- Protokol s výsledkom vyhovuje / nevyhovuje
Skúška tesnosti v teréne
Vykonanie skúšky tesnosti pripraveného objektu priamo na mieste realizácie.
- Objekt
- Objekt pripravený na mieste realizácie
- Metóda
- Meranie hladiny v stanovenom intervale
- Výstup
- Protokol o skúške tesnosti
Overené realizácie
- Žumpa 3 m³ – Dubnica nad Váhom—Skúška tesnosti betónovej žumpy pri rodinnom dome, protokol podkladom ku kolaudácii.
- Požiarne nádrže – DSS Kováčov—Skúšky vodotesnosti požiarnych nádrží v zariadení sociálnych služieb.
- Nádrž 10 m³ – Bratislava Devín—Skúška tesnosti väčšej akumulačnej nádrže vrátane merania s korekciou výparu.
- Žumpa 8 m³ – Pezinok—Skúška tesnosti žumpy pri novostavbe rodinného domu pre potreby stavebného úradu.
06 — Región
Pôsobíme najmä na západnom Slovensku
Trnavský kraj
Domovský kraj – najkratšie termíny.
Bratislavský kraj
Bežná dostupnosť vrátane okolitých obcí.
Nitriansky kraj
Skúšky žúmp, nádrží aj technologických objektov.
Trenčiansky kraj
Realizácie pri rodinných domoch aj prevádzkach.
Väčšie a priemyselné zákazky realizujeme po celom Slovensku.
07 — Odbornosť
Mgr. Peter Nagy
Skúšky tesnosti vykonávam osobne – nie cez sprostredkovateľa.
Vychádzam z technickej praxe a z požiadaviek noriem, ktoré sa na daný typ objektu vzťahujú. Meranie, vyhodnotenie aj protokol pripravujem sám.
O mneSkúšky vykonávam osobne
Na mieste meria a vyhodnocuje ten istý človek, ktorý podpisuje protokol.
NDT kvalifikácia LT / VT / UTT – 2. stupeň
Skúšanie tesnosti (LT), vizuálna kontrola (VT) a ultrazvukové meranie hrúbok (UTT).
Bezpečnostný poradca ADR
Skúsenosť s prepravou a manipuláciou s nebezpečnými látkami.
Technická a environmentálna prax
Skúšky žúmp, nádrží, záchytných vaní, lapačov aj technologických objektov; orientácia v legislatíve pri ochrane vôd.
Časté otázky
Koľko stojí skúška tesnosti žumpy?
Cena skúšky tesnosti žumpy začína na 170 € plus doprava. Konečná cena závisí od objemu objektu, typu konštrukcie, dostupnosti a lokality. Po zaslaní fotografií a rozmerov pripravím presnú cenu.
Ako dlho trvá skúška tesnosti?
Závisí od materiálu a typu objektu. Pri bežnej plastovej žumpe treba od ukončenia napustenia počítať približne s troma dňami – obvykle 24 hodín príprava a najmenej 48 hodín vlastná skúška. Pri betónovej alebo železobetónovej žumpe približne so šiestimi dňami – obvykle 96 hodín príprava a najmenej 48 hodín skúška. K tomu treba pripočítať čas potrebný na samotné napustenie.
Čo treba pripraviť pred skúškou?
Objekt musí byť vyprázdnený, vyčistený, prístupný a musí byť dostupná voda na napustenie. Prestupy potrubí musia byť hotové a utesnené. Vhodné je pripraviť aj projektovú dokumentáciu alebo rozmery objektu.
Je protokol potrebný ku kolaudácii?
Pri kolaudácii môže byť požadované preukázanie vodotesnosti žumpy alebo nádrže, najmä ak táto požiadavka vyplýva z projektovej dokumentácie, podmienok povolenia alebo požiadavky príslušného úradu. Protokol o skúške tesnosti v takom prípade slúži ako doklad o vodotesnosti objektu.
Ako prebieha skúška podľa STN 75 0905?
Objekt sa vyčistí, napustí vodou a nechá sa nasiaknuť. Následne sa zaznamená hladina a po stanovenom čase sa meranie zopakuje. Pokles hladiny sa prepočíta na plochu, zohľadní sa výpar a zrážky a výsledok sa porovná s limitom podľa STN 75 0905.
Je možné skúšať betónovú aj plastovú žumpu?
Áno. Skúšam betónové, železobetónové aj plastové žumpy, septiky a nádrže. Líši sa len postup prípravy – plastové objekty nepotrebujú saturáciu, betónové áno.
Objednať skúšku tesnosti
Pošlite lokalitu, rozmery a fotografie objektu – pripravím rozsah, termín a cenu. Prípadne zavolajte a rozsah dohodneme telefonicky.
